150–800 kg/h
TCF150, TCF200 e TCF250. Para produção menor ou moderada, confirme a preparação da mistura e a forma de alimentação.
MÁQUINA DE PELETIZAÇÃO · SÉRIE TCF
A peletizadora de ração compacta uma formulação previamente preparada em pellets. Para escolher o modelo e o escopo de fornecimento, é necessário considerar a produção contínua, a composição da ração, o diâmetro final e a energia disponível.
Use as três faixas para iniciar a comparação. A formulação e o processo completo confirmam o modelo.
TCF150, TCF200 e TCF250. Para produção menor ou moderada, confirme a preparação da mistura e a forma de alimentação.
TCF300, TCF350, TCF400 e TCF450. Nessa faixa, verifique também a capacidade de alimentação, resfriamento, peneiramento e ensaque.
TCF550, TCF650, TCF700 e TCF800. Compare a peletizadora com o fluxo completo para evitar que outra etapa limite a produção.
Compare a potência do motor e a capacidade típica de cada modelo antes de definir a configuração do projeto.
| Modelo | Motor principal | Capacidade típica |
|---|---|---|
| TCF150 | 7,5 kW | 150–200 kg/h |
| TCF200 | 11 kW | 300–400 kg/h |
| TCF250 | 15 kW | 600–800 kg/h |
| TCF300 | 22 kW | 800–1.000 kg/h |
| TCF350 | 30 kW | 1.000–1.200 kg/h |
| TCF400 | 37 kW | 1.400–2.000 kg/h |
| TCF450 | 45 kW | 2.000–2.500 kg/h |
| TCF550 | 75 kW | 2.500–3.500 kg/h |
| TCF650 | 90 kW | 3.000–4.000 kg/h |
| TCF700 | 110 kW | 4.000–5.000 kg/h |
| TCF800 | 132 kW | 5.000–6.000 kg/h |
Quatro conjuntos concentram a leitura técnica da família: rolos inclinados, matriz plana, transmissão e lubrificação.

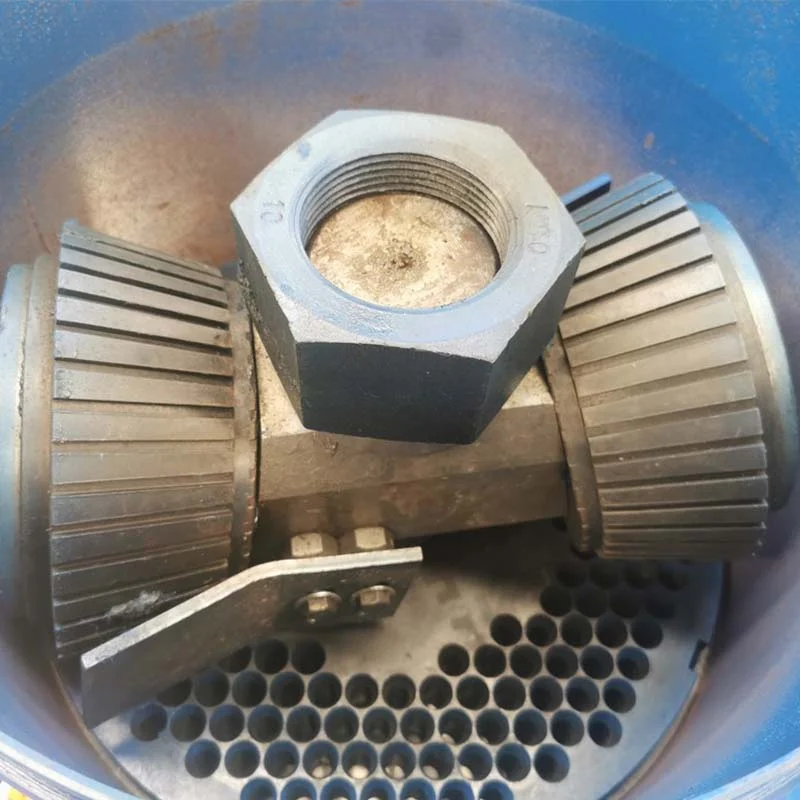

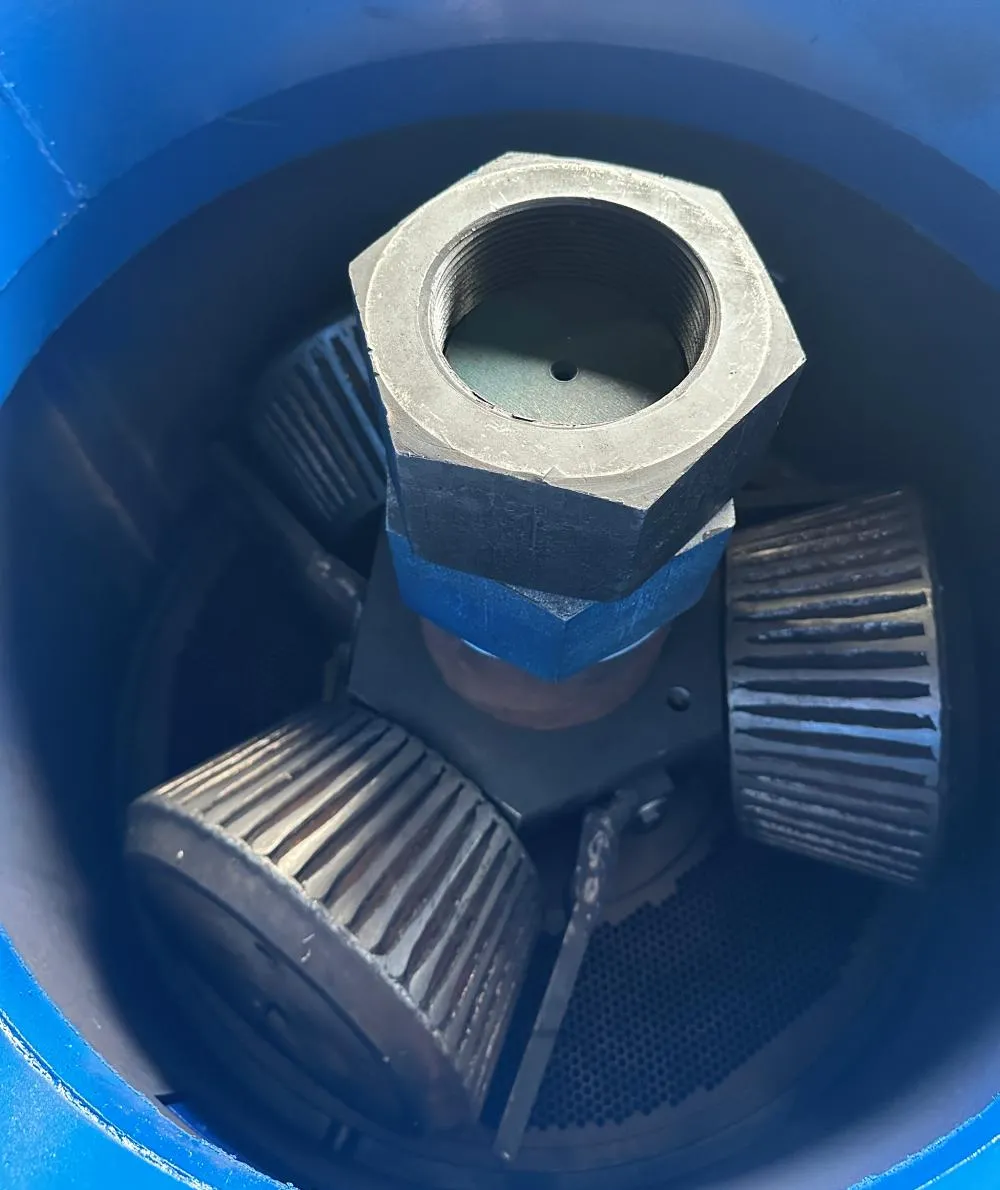

O conjunto interno real mostra a disposição inclinada dos rolos da família TCF.

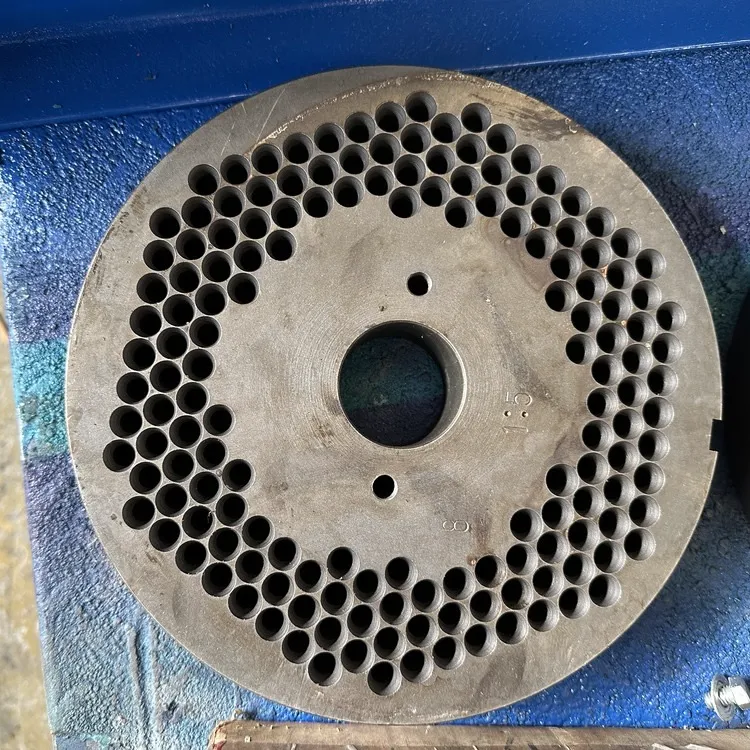

Os furos da matriz definem o diâmetro do pellet solicitado para a aplicação.

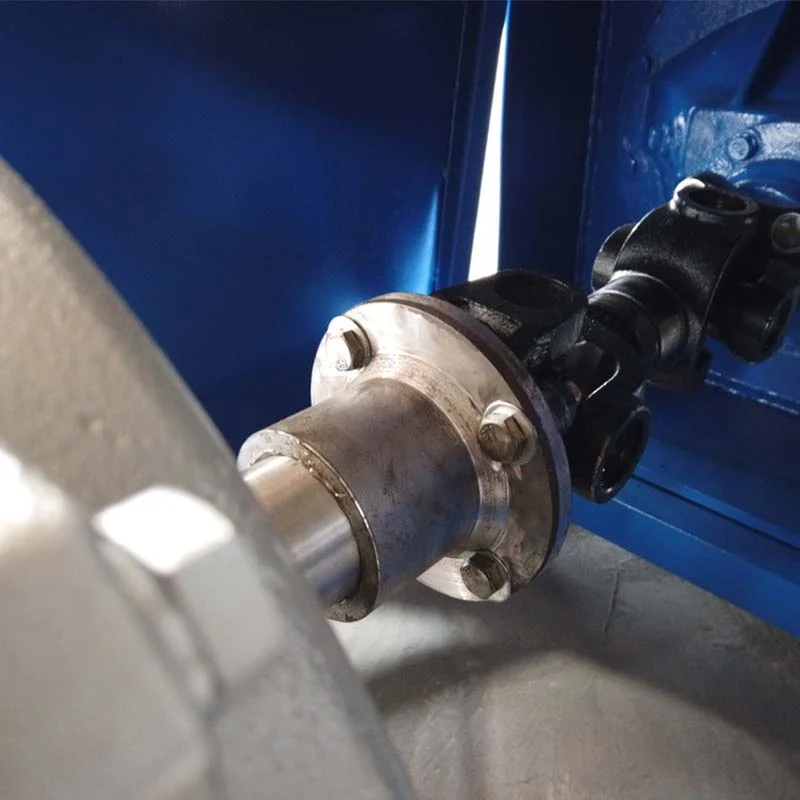

Detalhe real da conexão de acionamento entre o motor e o conjunto da máquina.

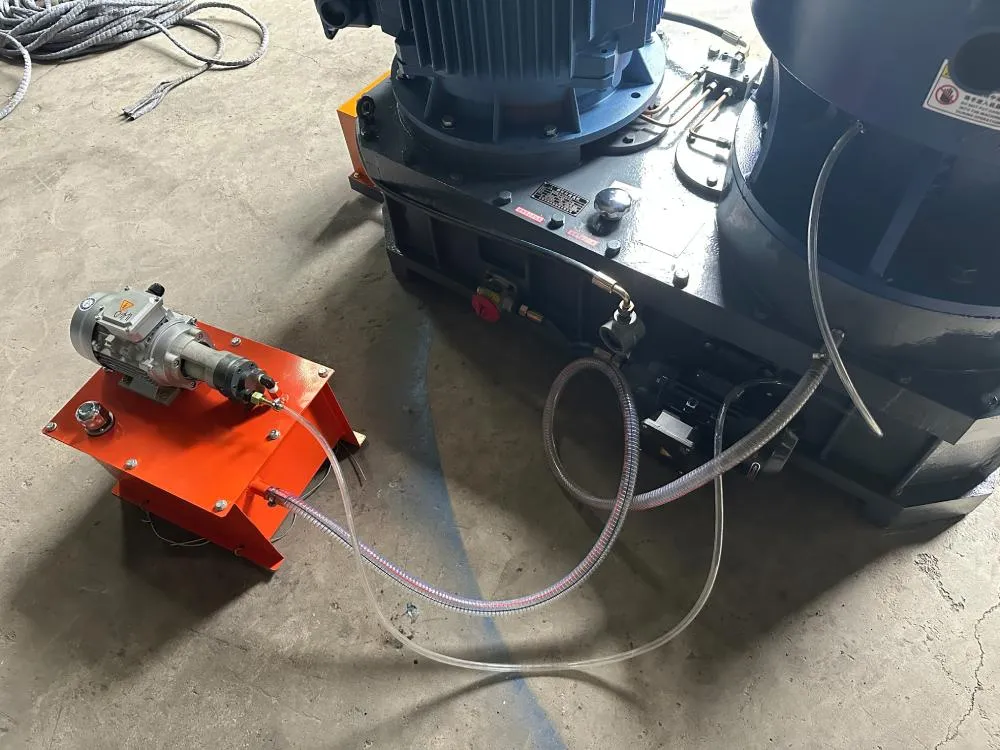

A bomba automática de óleo é confirmada nos modelos TCF300 a TCF800.
Configuração usada nos modelos TCF150–TCF450.

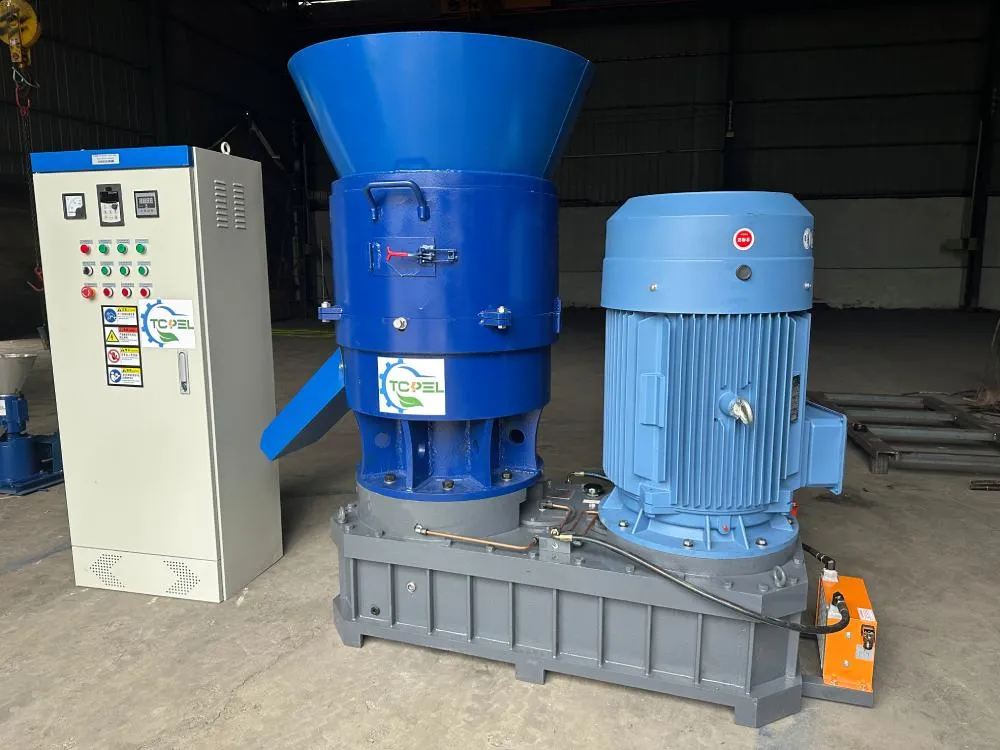

Configuração usada nos modelos TCF550–TCF800.
Vídeo técnico

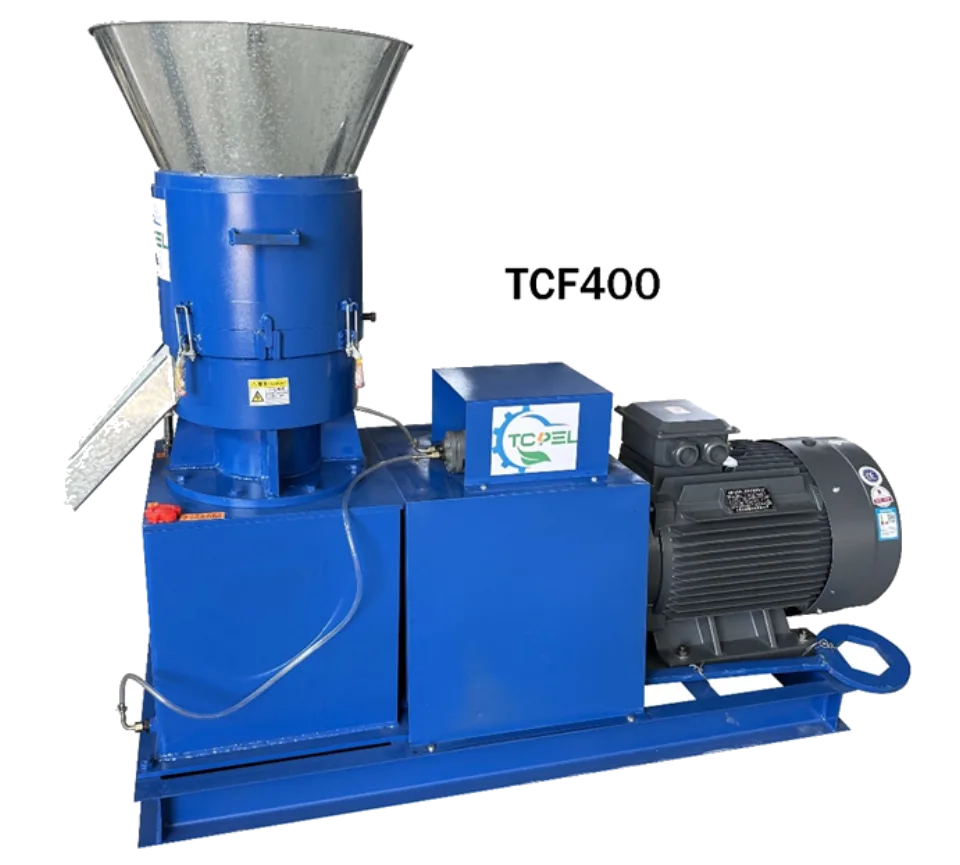

Veja a TCF400 em funcionamento e compare visualmente os arranjos de rolos antes de solicitar a configuração.
Veja a TCF400 em funcionamento e observe a alimentação, a operação da máquina e a formação dos pellets.
Compare visualmente os dois arranjos de rolos. A série TCF deste produto utiliza rolos inclinados.
As imagens abaixo mostram máquinas TCF e registros reais de fabricação ou montagem. Cada ativo aparece uma única vez nesta galeria.

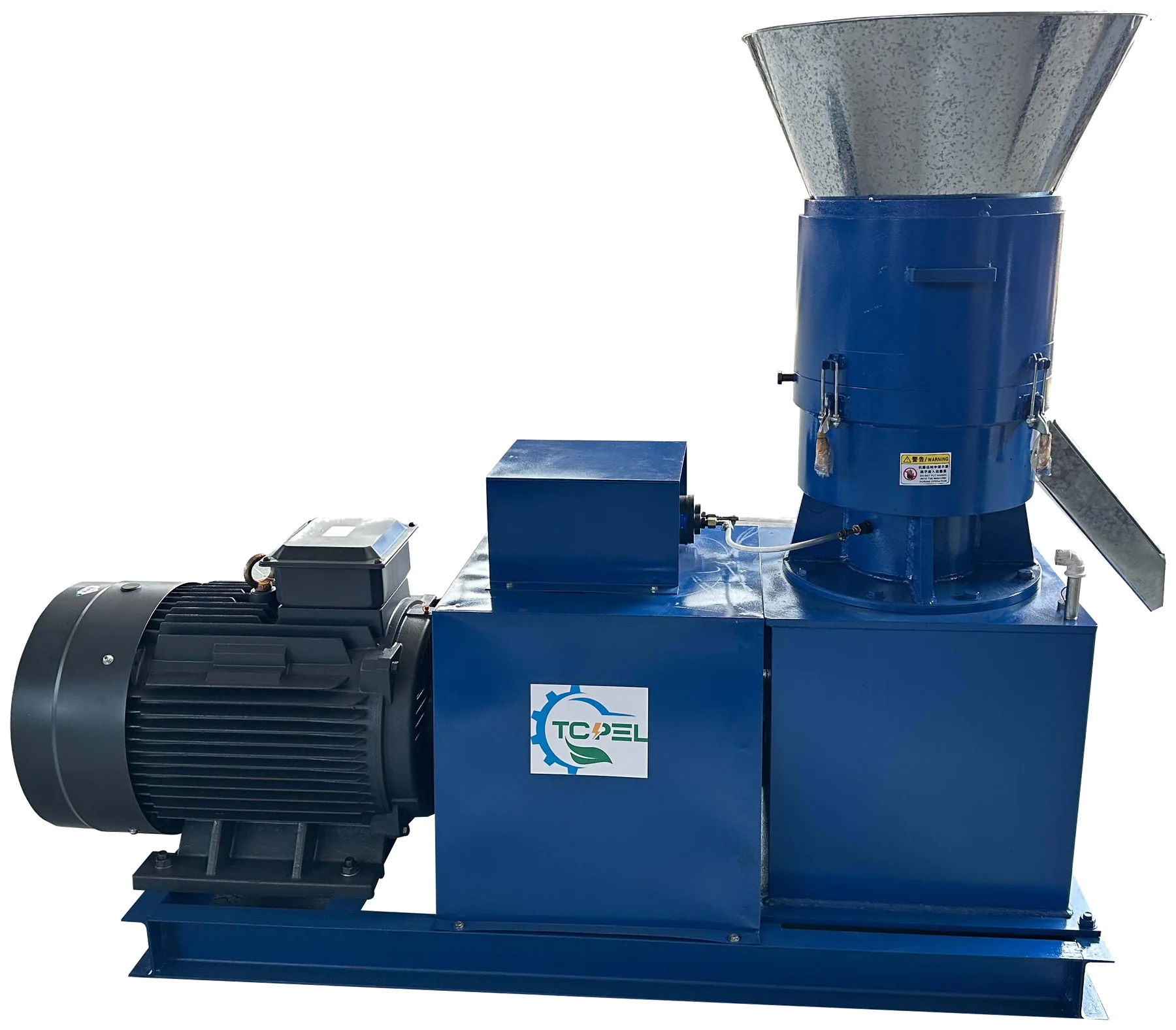

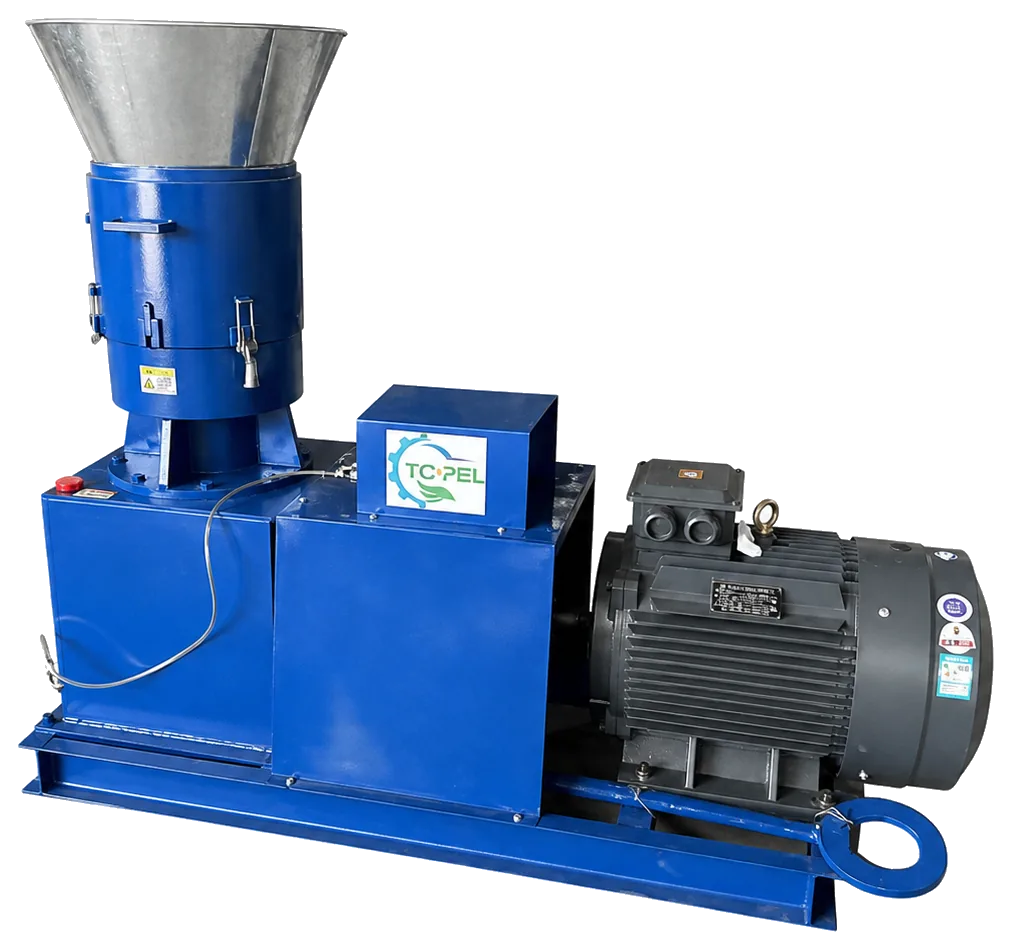

Vista completa do modelo TCF400 com motor e base.
Máquina real TCF250 com painel e motor.
Registro real de uma máquina TCF de três rolos inclinados.
Registros reais de produção, montagem e preparação de equipamentos TCPEL.
A formulação preparada entra na câmara de peletização, recebe alimentação estável e é comprimida pelos rolos através dos furos da matriz. A granulometria e a homogeneidade da mistura influenciam o fluxo.
Granulometria, homogeneidade e alimentação regular ajudam a manter o fluxo da peletização.
O modelo não deve ser escolhido apenas pelo maior valor de kg/h. Reúna estes cinco dados antes de comparar as opções.
Use a produção necessária ao longo do turno, não apenas um pico. Horas de trabalho, paradas e a capacidade das outras etapas influenciam a escolha.
Formulação, granulometria, fibras, gordura e homogeneidade alteram a alimentação e a formação do pellet. Envie a fórmula ou os principais ingredientes.
Informe o diâmetro antes da cotação. A matriz deve ser definida de acordo com o produto final e a aplicação da ração.
Confirme tensão, frequência e fases no local. A referência da família é 380 V, 50/60 Hz e 3 fases.
Informe mixer/misturador, crusher ou mill/moinho, cooler/resfriador e outros equipamentos já instalados, com capacidade e forma de descarga.
Escolha o escopo de acordo com o que já existe na planta e com as etapas que ainda precisam ser integradas.
Indicada quando moagem, mistura, alimentação e as etapas posteriores já atendem ao processo. O foco é dimensionar a peletização.
Permite integrar equipamentos conforme a necessidade atual e preparar ampliações. Veja os equipamentos por etapa.
Reúne fluxo, interfaces, automação e acabamento quando as etapas precisam trabalhar como um sistema. Veja a linha de produção.
O TCF300 tem motor principal de 22 kW e capacidade típica de 800–1.000 kg/h. A formulação e as condições de operação também entram na seleção.
Não. Mistura e peletização são etapas diferentes. Um misturador pode ser integrado ao fornecimento quando o processo exigir.
Sim. Moagem, mistura, transporte, peletização, resfriamento, peneiramento e ensaque podem ser avaliados como um sistema integrado.
Não há um preço único para todos os projetos. O valor depende do modelo, da configuração elétrica, do escopo e dos equipamentos auxiliares.
A família TCF tem opções confirmadas de 2, 3, 4, 5, 6, 7, 8 e 10 mm. Informe o diâmetro desejado antes de definir a matriz.
Envie a tensão, a frequência e o número de fases disponíveis. A referência da série é 380 V, 50/60 Hz e 3 fases.
Informe o animal, a formulação ou os ingredientes, a capacidade, o diâmetro do pellet, a energia disponível, as horas de operação e os equipamentos existentes.
